Beutelverschließung

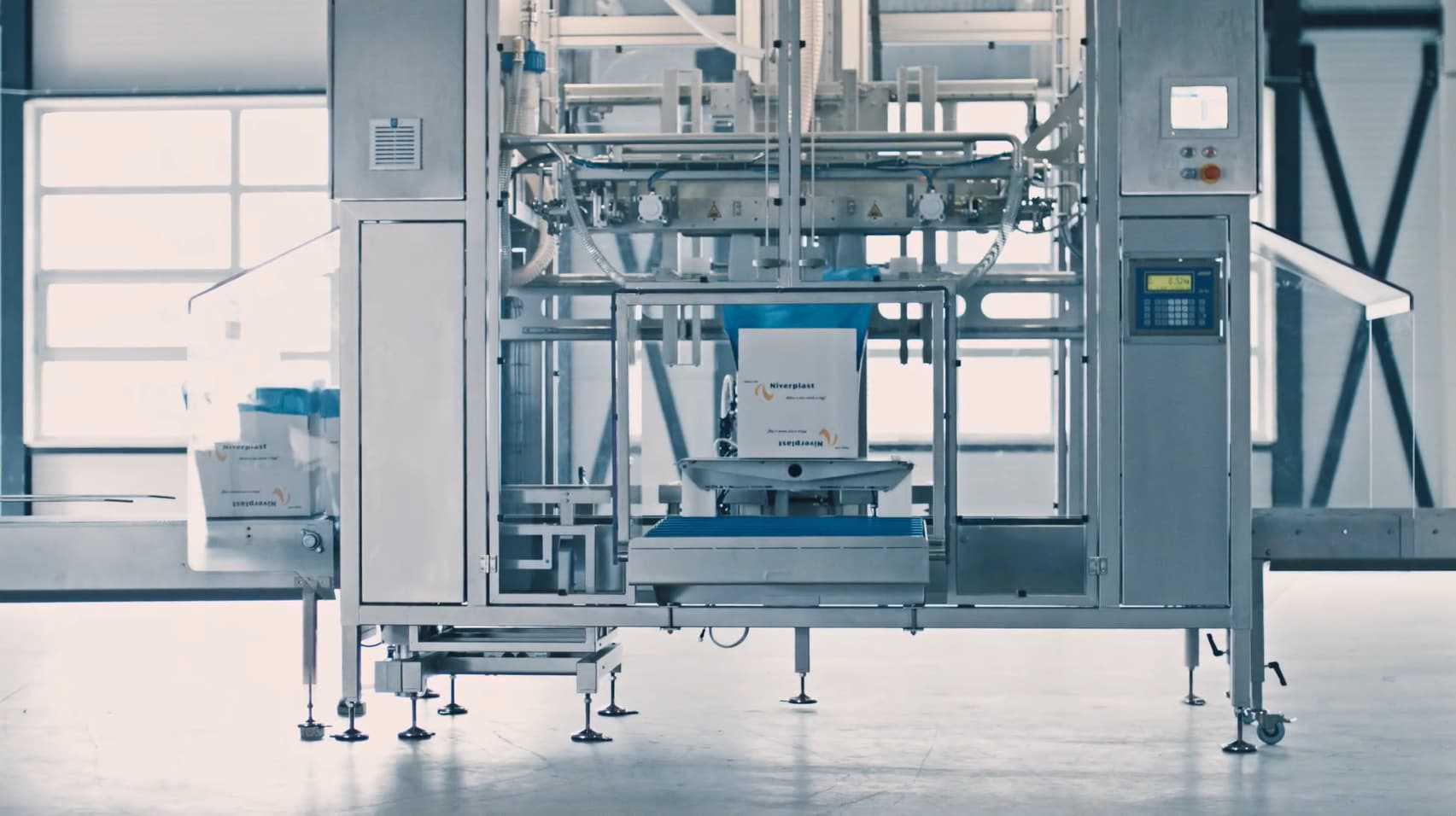

Die VarioSeal ist eine automatische Beutelverschließmaschine, die Beutel innerhalb von Kartons oder Kisten verschließt. Sie positioniert die gefüllte Kiste oder den Karton, hebt den Beutel an und spreizt ihn, entfernt überschüssige Luft und versiegelt den Beutel mittels Hitze. Dadurch entsteht eine gleichmäßige, geschlossene Bag-in-Box-Verpackung, während die manuelle Handhabung reduziert und die Linieneffizienz verbessert wird.

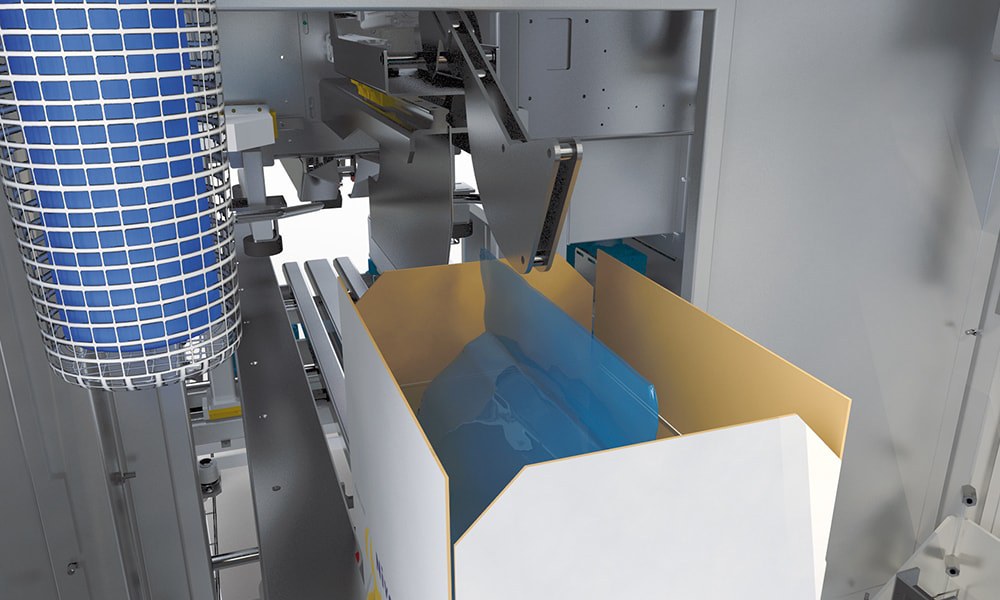

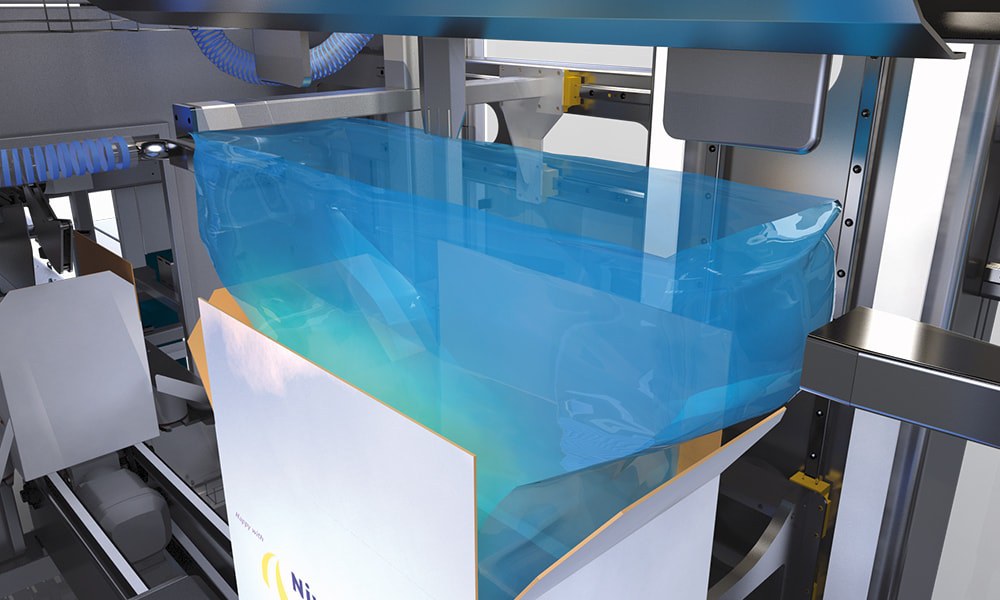

Der Karton oder die Kiste wird in die Maschine eingeführt, woraufhin Saugmünder den Beutel anheben und die Seitenlaschen nach unten falten. Spreizfinger übernehmen anschließend den Beutel und halten ihn in der richtigen Position. Abschließend pressen zwei Siegelbalken zusammen, um die Versiegelung zu erzeugen. Bei Bedarf kann die äußere Kiste nach dem Versiegeln des Beutels ebenfalls verschlossen werden.

Die VarioSeal erzeugt eine gleichmäßige Versiegelung, indem sie die wichtigsten Siegelparameter steuert: Druck, Temperatur und Zeit. Zwei Siegelbalken pressen den Beutel zusammen und geben Hitze ab, um die Folie zu verschließen. Dieser kontrollierte Prozess sorgt für eine zuverlässige Versiegelung, selbst in kontinuierlichen Produktionsumgebungen, in denen Wiederholbarkeit wichtig ist.

Die VarioSeal kann eine Kapazität von bis zu 12 Kisten pro Minute erreichen, abhängig von Kiste, Beutel, Produkt und Maschinenkonfiguration. Die tatsächliche Geschwindigkeit in der Produktion hängt immer vom gesamten Verpackungsprozess ab, einschließlich Produktfluss, Beutelqualität, Kistenabmessungen und etwaigen Zusatzoptionen wie Kontrollwiegen, Aussortieren oder Kistenverschließen.

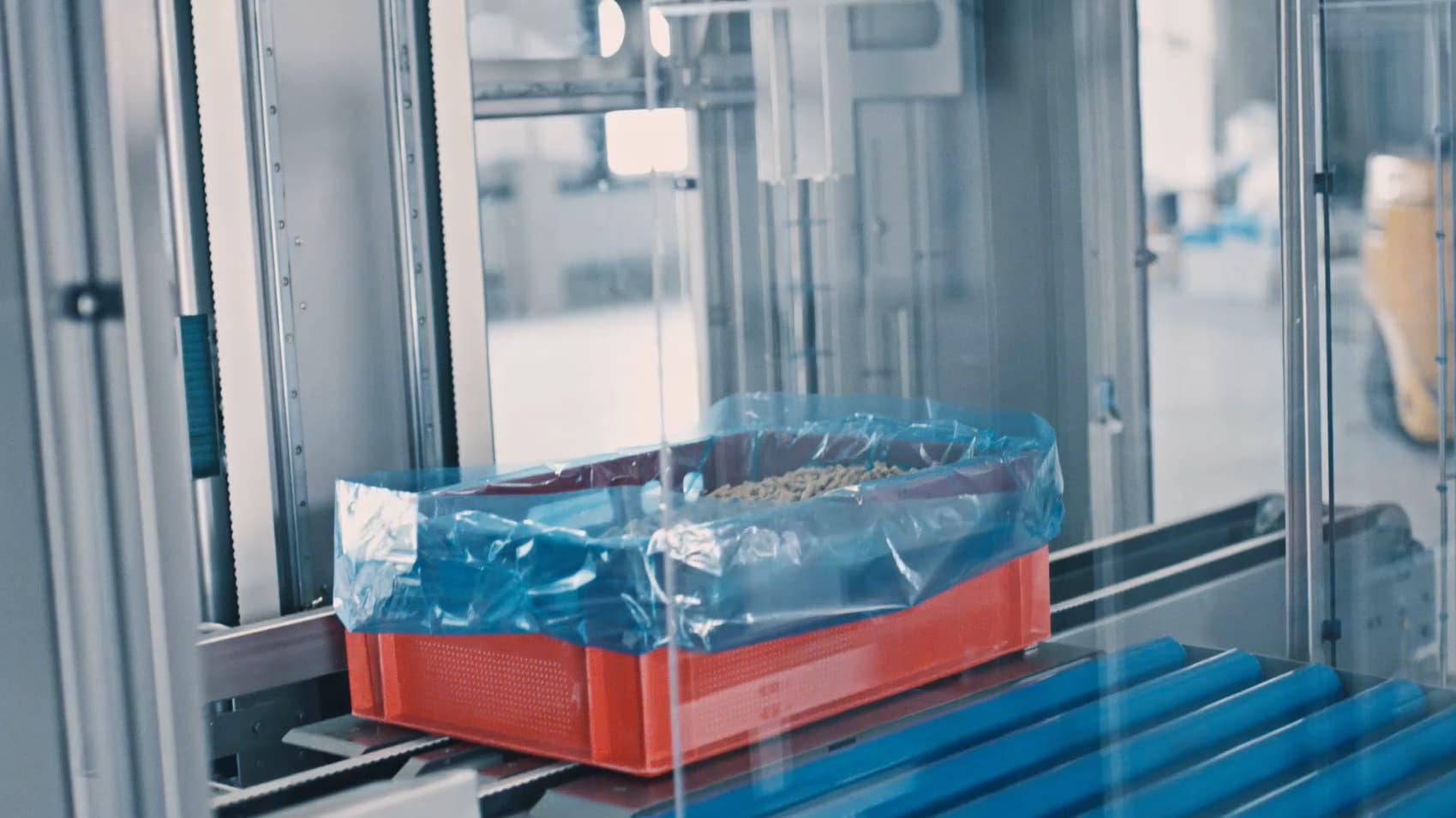

Die VarioSeal kann eine breite Palette an Beuteltypen und Folienstärken verarbeiten, von ultradünnen Folien mit etwa 10 Mikron bis zu mehr als 200 Mikron, je nach Anwendung. Sie ist für Bag-in-Box- und Bag-in-Crate-Prozesse konzipiert und kann unterschiedliche Beutel- und Kistenanforderungen bewältigen. Für das beste Ergebnis wird die genaue Kombination aus Produkt, Beutel und Kiste vorab getestet.

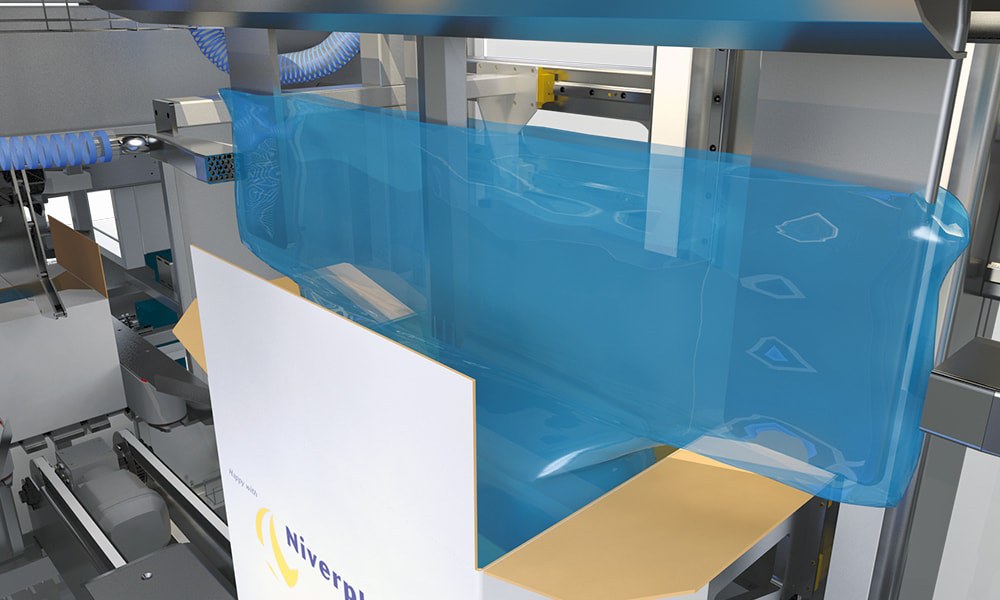

Vor dem Versiegeln kann die VarioSeal mithilfe einer Absaugsonde Luft aus dem Beutel entfernen. Dadurch wird verhindert, dass zu viel Luft im Beutel verbleibt und einen „Ballon-Effekt" erzeugt. Durch die Reduzierung überschüssiger Luft lässt sich der Beutel leichter versiegeln und die Kiste anschließend leichter richtig verschließen.

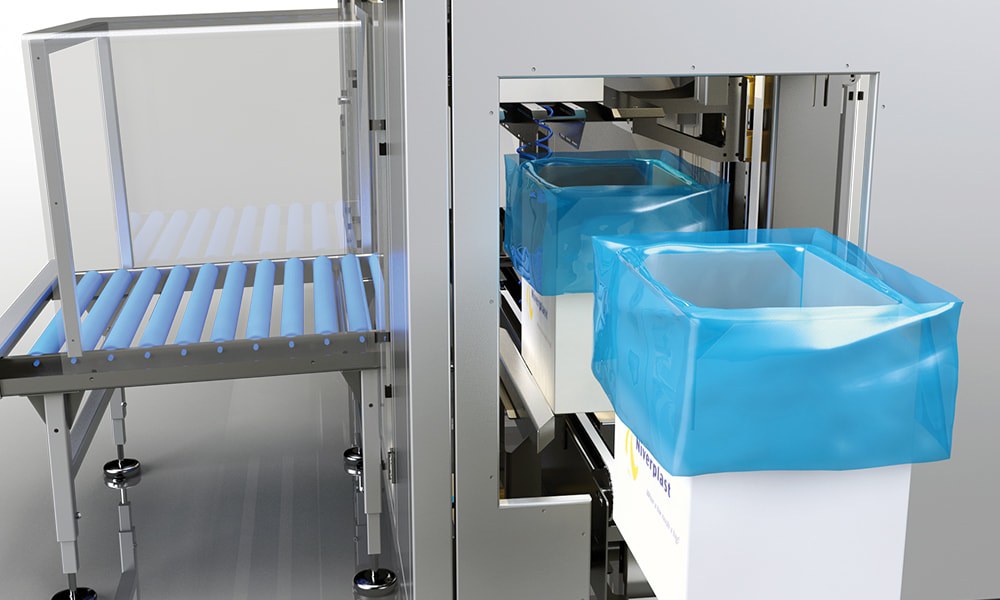

Die VarioSeal kann mit einem Aussortiersystem ausgestattet werden. Wenn eine Versiegelung fehlschlägt, kann die Kiste auf ein Rollenförderband ausgeschleust werden, anstatt weiter in der Linie zu laufen. Die Maschine verfügt außerdem über Warnsignale und eine Fehlervisualisierung auf dem Bildschirm, die den Bedienern hilft, Probleme während der Produktion schnell zu erkennen und zu lösen.

Mit einer integrierten Kontrollwaage kann die VarioSeal die Kiste vor dem Versiegeln wiegen. Entspricht das Gewicht nicht dem gespeicherten Zielgewicht, kann die geöffnete Kiste mit noch offenem Beutel ausgeschleust werden. So können die Bediener das Gewicht korrigieren, bevor die Kiste im Verpackungsprozess weiterläuft. Die Kontrollwaage kann je nach Anwendung sogar zertifiziert werden.

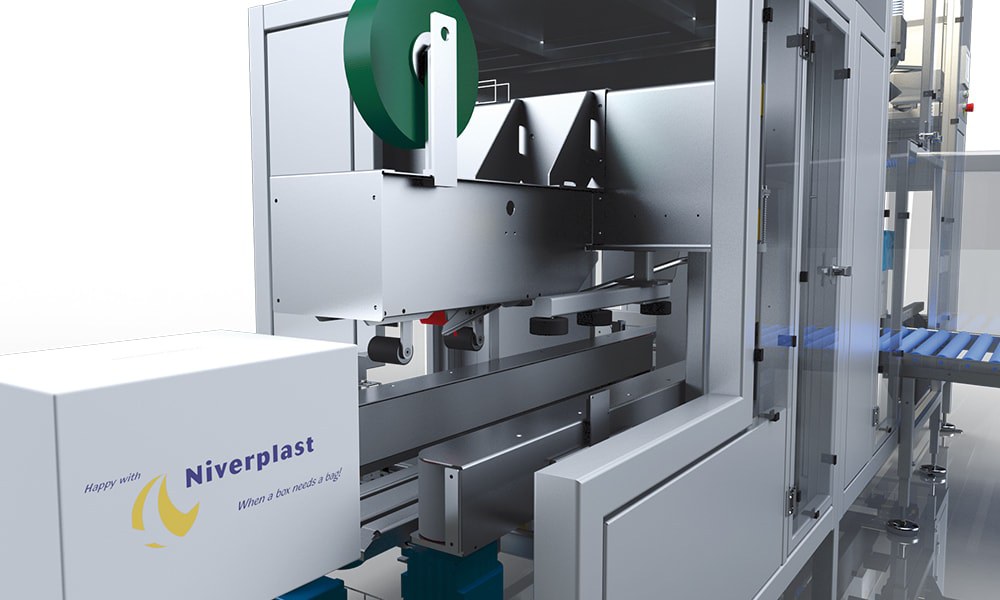

Ja, die VarioSeal kann mit einem integrierten Kistenverschließer ausgestattet werden, um die äußere Kiste nach dem Versiegeln des Beutels zu verschließen. Dadurch entfällt der Bedarf an einem zusätzlichen Kistenverschließ-Förderband oder einem separaten Kartonverschließer. Der integrierte Verschließer verfügt über motorisierte Einstellungen und ist so konzipiert, dass er leicht überfüllte Kisten auffängt und trotzdem ordnungsgemäß verschließt.

Ja, die VarioSeal kann als eigenständige Beutelverschließmaschine eingesetzt oder in eine umfassendere Verpackungslinie integriert werden. Niverplast kann außerdem Förderbänder vor oder nach der VarioSeal liefern, die mit einem zusätzlichen Schaltschrank von der VarioSeal aus gesteuert werden können. Bei der Konstruktion werden der Produktfluss, der verfügbare Platz, die Kistenhandhabung und bestehende Linienkomponenten berücksichtigt.

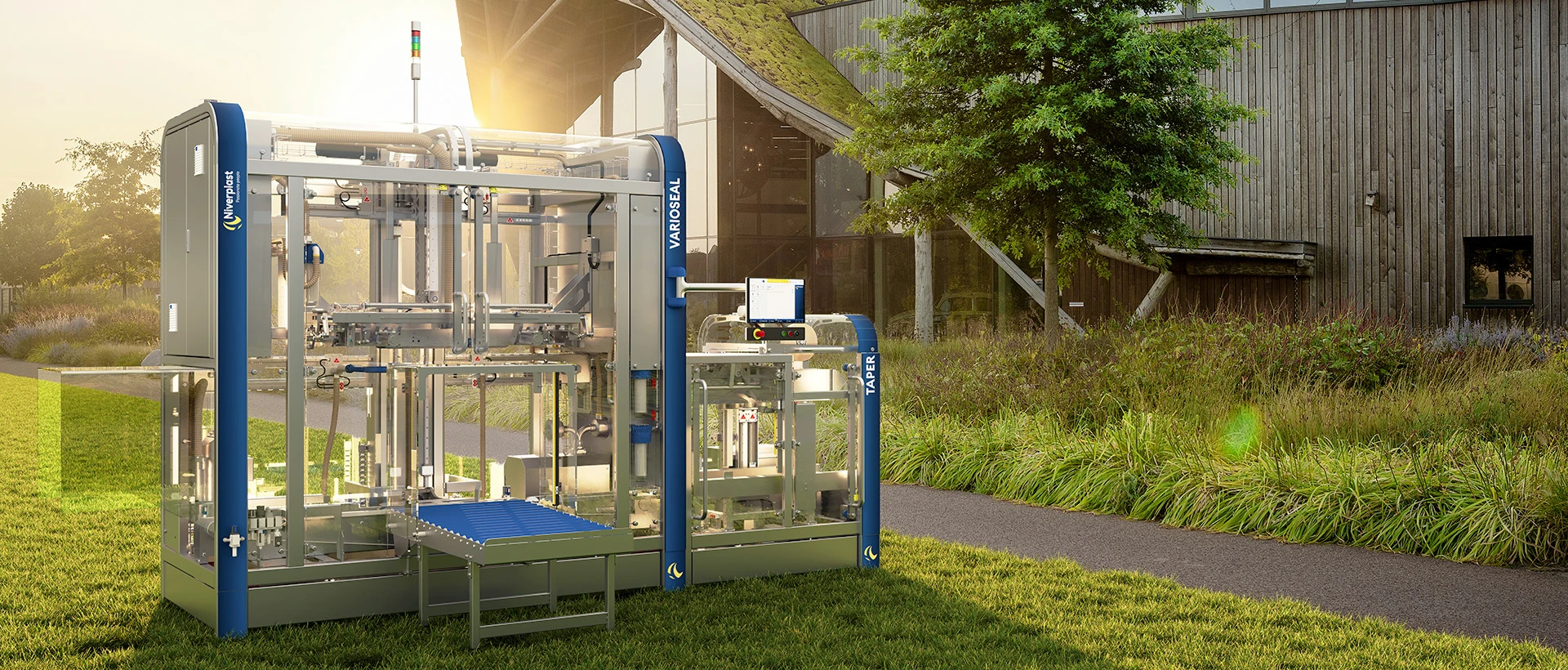

Die Wahl zwischen einer links- oder rechtsseitigen VarioSeal hängt vom Layout Ihres Produktionsbereichs ab. Wichtige Faktoren sind die Richtung des Kistenflusses, der Zugang für die Bediener, der verfügbare Bodenraum, die Anschlusspunkte, der Zugang für die Wartung und die Art, wie die Maschine mit vor- und nachgeschalteten Anlagen verbunden ist. Das richtige Layout trägt dazu bei, die Linie effizient, zugänglich und sicher zu betreiben.

Ja, die VarioSeal kann für Modified Atmosphere Packaging mit einer Gasspülfunktion konfiguriert werden. Bei diesem Aufbau kann eine Doppelsonde vor dem Versiegeln Luft aus dem Beutel entfernen und Schutzgas hinzufügen. Für diese Anwendung stehen Barrierefolienbeutel zur Verfügung, wobei die Kombination aus Produkt, Beutel und Kiste stets zuerst getestet werden sollte.

Ja, die VarioSeal kann mit einer Abschneidoption ausgestattet werden, um überschüssiges Material oberhalb der Versiegelung zu entfernen. Dies verleiht der fertigen Verpackung ein saubereres und ordentlicheres Erscheinungsbild. Das entfernte Material kann in einem Abfallbehälter gesammelt werden, was dazu beiträgt, den Verpackungsprozess organisiert zu halten und die Präsentation der fertigen Verpackung konsistent zu gestalten.

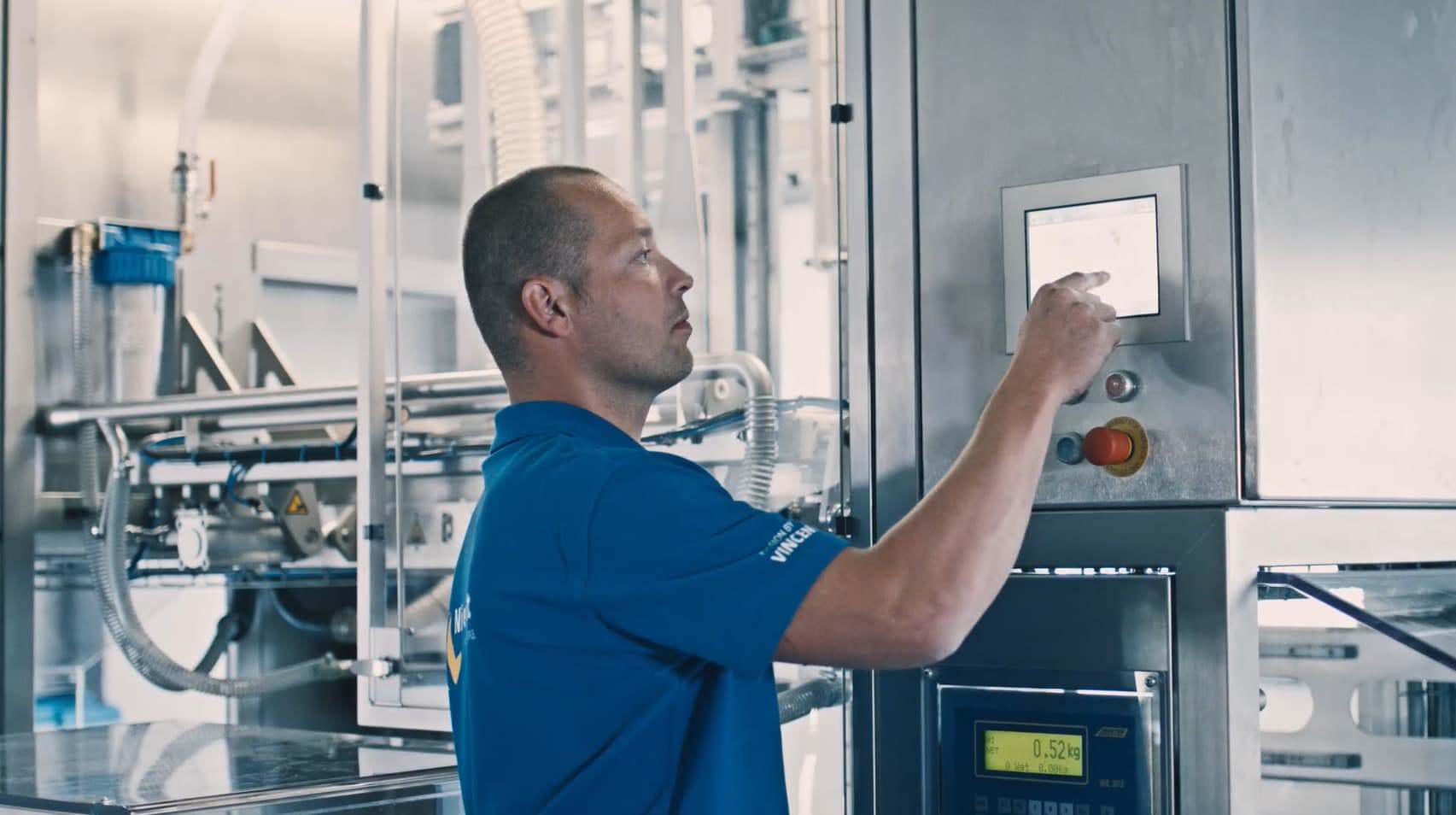

Die VarioSeal wird über einen großen 15-Zoll-HMI-Bildschirm bedient. Die Bediener können den Betriebsmodus, die Maschineneinstellungen und die Fehleranalyse direkt auf dem Bildschirm einsehen. Im Falle einer Störung kann das HMI eine visuelle Anzeige des Problems anzeigen, einschließlich eines Bildes und eines Lösungsvorschlags, damit die Bediener schnell reagieren können.

Die VarioSeal bietet Möglichkeiten zur Fernunterstützung über einen Standard-Ixon-Router. Niverplast kann außerdem DAMORE bereitstellen, das Maschinendaten in der Cloud sammelt und speichert. Über ein benutzerfreundliches Portal können Kunden Live-Maschineninformationen, OEE-Daten und historische Daten einsehen. Servicevereinbarungen für vorbeugende Wartung, Support und Ersatzteile sind ebenfalls verfügbar.
